Hệ thống mô-đun bảng hàn 3D

1. Nền tảng cơ bản (Bảng/Tấm):
◦ Thường là kết cấu thép nặng (như sắt dẻo) để đảm bảo độ cứng và ổn định.

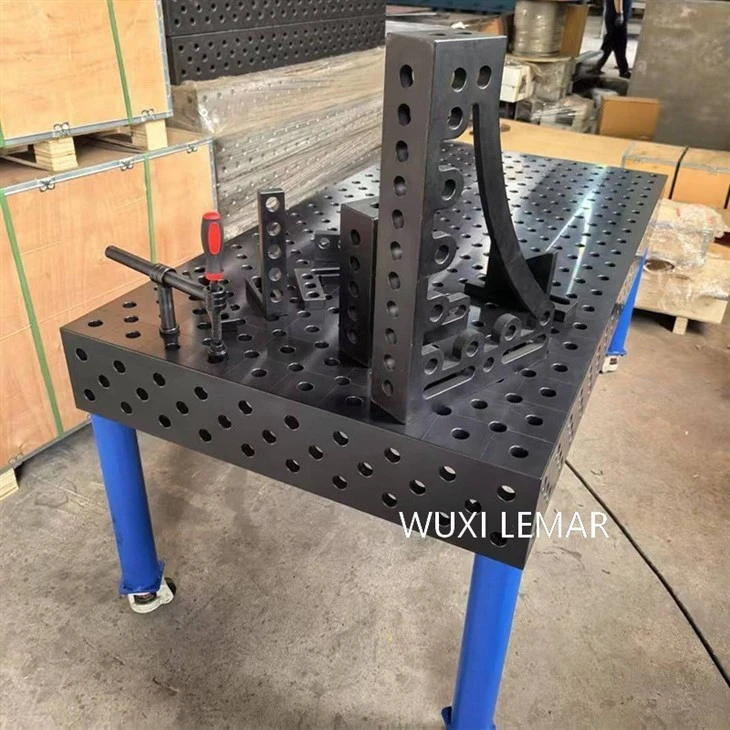

◦ Bề mặt làm việc củaHệ thống mô-đun bảng hàn 3Dđược bao phủ bởi các lỗ lưới tiêu chuẩn được bố trí đều đặn với khoảng cách đều nhau (chẳng hạn như 100mm, 50mm hoặc 2 inch theo đơn vị hệ Anh). Loại lỗ phổ biến nhất là mũi khoan D28 (lỗ mũi khoan có đường kính 28mm, có ren M16 hoặc 3/4 inch ở phía dưới) và có các thông số kỹ thuật khác.
◦ Kích thước có thể lớn hoặc nhỏ, từ kích thước máy tính để bàn đến vài mét vuông. Nhiều nền tảng cũng có thể được ghép vào một khu vực làm việc lớn hơn thông qua các chốt và bu lông định vị đặc biệt.

2. Phụ kiện chức năng mô-đun:
◦ Hạng mục hỗ trợ: hộp vuông, tấm hình chữ L{0}}, khối hình chữ U{1}}, khối đệm, v.v. có nhiều chiều cao khác nhau, dùng để nâng phôi.
◦ Loại định vị: chốt định vị, khối hình chữ V{0}}, nút chặn, thước đo góc, v.v., được sử dụng để xác định vị trí và hướng của phôi.
◦ Hạng mục kẹp: kẹp, thanh ép, đồ gá nhanh, bu lông và đai ốc, v.v., dùng để cố định chắc chắn phôi.
◦ Hạng mục kết nối: các chốt định vị có bậc đặc biệt, bu lông chữ T, vít mở rộng, v.v., được sử dụng để khóa các phụ kiện một cách chính xác và chắc chắn trên các lỗ lưới của bệ.
◦ Danh mục đặc biệt: bộ điều chỉnh góc, đĩa quay, bộ phận thủy lực hoặc khí nén, v.v., được sử dụng để đạt được vị trí phức tạp.
